हॉवर्ड एक्सियल फैन

Howden अक्षीय फैन:

Howden अक्षीय प्रशंसक एक एकल सक्शन प्रशंसक में बनाया गया है, और मशीन नंबर №4C, 5C, 6C, 8C, 9C, 12D, 12.4D हैं। Y5-48 बॉयलर प्रेरित ड्राफ्ट फैन में №4C, 5C, 6.3C, 8C, 10C, 12.5CD है; Y6-30 बॉयलर से प्रेरित ड्राफ्ट फैन में 3.5C, 4.3C, 4.8C, 5.4C, 6.5C, 7.5C, 8.5C सात तरह के होते हैं।

बायलर केन्द्रापसारक निकास और प्रेरित मसौदा प्रशंसक दो प्रकारों में बनाया जा सकता है: बाएं हाथ और दाएं हाथ। संचरण भाग से पंखे को सीधे देखते हुए, यदि प्ररित करनेवाला दक्षिणावर्त घुमाता है, तो इसे दाएँ हाथ कहा जाता है, जिसे "दाएँ" द्वारा इंगित किया जाता है, और वामावर्त को बाएँ हाथ कहा जाता है, जिसे "बाएँ" से दर्शाया जाता है।

चेसिस के एयर आउटलेट के कोण से पंखे के एयर आउटलेट की स्थिति का संकेत मिलता है। "बाएँ" और "दाएँ" को 0 डिग्री, 90 डिग्री और 180 डिग्री के तीन कोणों में बनाया जा सकता है।

2. पंखे सभी केन्द्रापसारक ग्रिप गैस प्रेरित ड्राफ्ट पंखे हैं, जो प्ररित करनेवाला, आवरण, वायु प्रवेश, संचरण भाग, समायोजन द्वार और अन्य भागों से बने होते हैं।

प्ररित करनेवाला: 16Mn सामग्री से बने 12 पिछड़े झुके हुए प्लेट ब्लेड हैं, जो चाप के आकार की सामने की प्लेट और पीछे की प्लेट के बीच वेल्डेड होते हैं, और स्थिर और गतिशील संतुलन द्वारा ठीक किए जाते हैं। तो यह उच्च शक्ति, पहनने के प्रतिरोध और लंबी सेवा जीवन के साथ सुचारू रूप से चलता है। लंबा।

चेसिस: एक अभिन्न विलेय बनाने के लिए स्टील प्लेट के साथ वेल्डेड। "बाएं" और "दाएं" घुमाव नंबर 8 और उससे ऊपर के लिए आम हैं।

एयर इनलेट: अभिसारी एयर इनलेट को एक अभिन्न संरचना में बनाया जाता है और बोल्ट के साथ आवरण के एयर इनलेट साइड पर तय किया जाता है।

ट्रांसमिशन ग्रुप: ट्रांसमिशन मेन शाफ्ट उच्च गुणवत्ता वाले स्टील से बना है और रोलिंग बियरिंग्स को अपनाता है। (2) प्रकार: अभिन्न बेलनाकार असर बॉक्स, 37# तेल स्नेहन, तेल स्तर चिह्न और थर्मामीटर नंबर 8 से ऊपर, पानी ठंडा करने के उपकरण के साथ, पानी के पाइप को जोड़ने की जरूरत है, पानी की खपत 0। 5-1 एम 3 / एच, नंबर 8 के नीचे पंखा 6 ठंडा है। प्रकार (I): नहीं। 4-6 दो समानांतर सीटों का उपयोग करता है, बियरिंग ग्रीस या मोलिब्डेनम डाइसल्फ़ाइड के साथ चिकनाई, दो अर्धवृत्ताकार पंखे के ब्लेड आवरण और संख्या 8-12.4 के बीच स्व-ठंडा करने के लिए उपयोग किए जाते हैं, और दो समानांतर असर आवास।

समायोजन द्वार: हवा की मात्रा को समायोजित करने के लिए उपयोग किया जाता है, यह अक्षीय रूप से हवा के इनलेट के सामने स्थापित होता है, और रोटेशन लचीला और सुविधाजनक होता है। समायोजन सीमा पूरी तरह से खुले से पूरी तरह से बंद है। पंखुड़ी प्रकार का उपयोग 8 से ऊपर के आकार के लिए किया जाता है, और तितली वाल्व प्रकार का उपयोग 6 से नीचे के आकार के लिए किया जाता है। समायोजन द्वार ठीक से काम करने के लिए, इसे अच्छी तरह से चिकनाई और चिकनाई की आवश्यकता होती है।

शेनयांग ब्लोअर रिसर्च इंस्टीट्यूट द्वारा मॉडल जी और वाई 6-41 श्रृंखला वेंटिलेटर का परीक्षण किया गया है और अच्छे परिणाम प्राप्त हुए हैं। परीक्षण डेटा निम्नानुसार उद्धृत किया गया है:

प्रेरित ड्राफ्ट पंखा: Y6-41-11No7.1C 4 टन / प्रति घंटा कोयले से चलने वाले बॉयलर से मेल खाता है:

कार्य तापमान: 200 डिग्री सी; घुमाएँ गति: 2100 रेव / मिनट

डिज़ाइन ऑपरेटिंग पैरामीटर: फ्लक्स: 12500 m³ / h; पूर्ण दबाव: 2596 पा

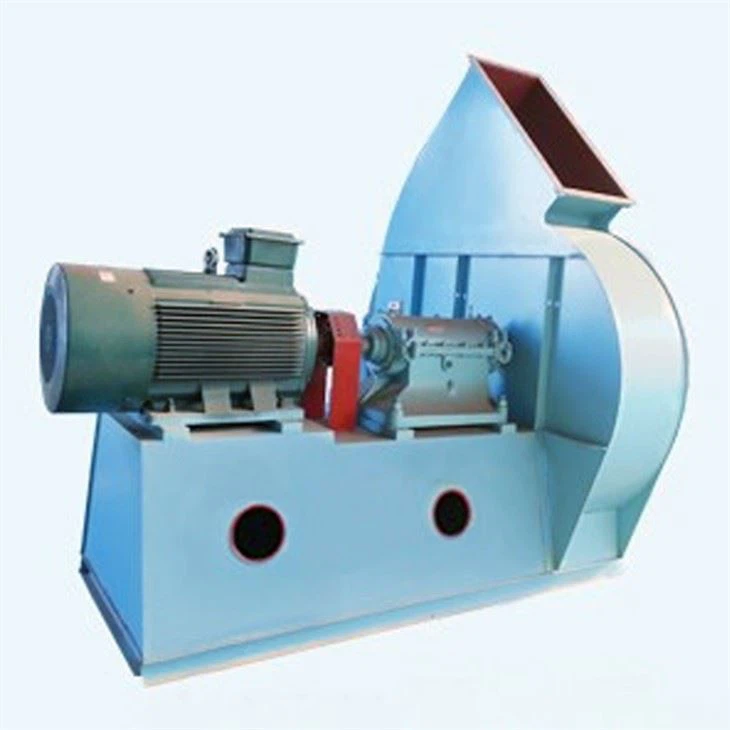

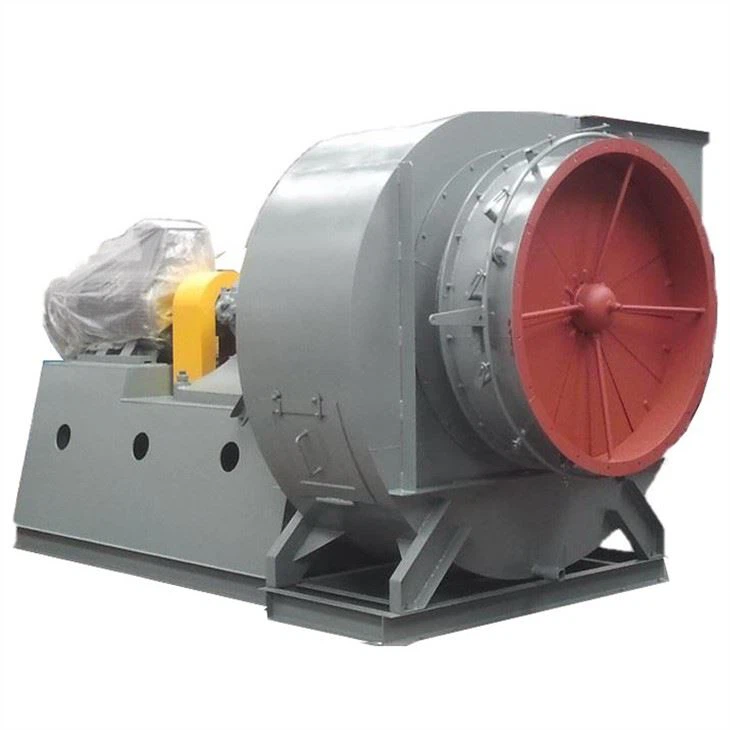

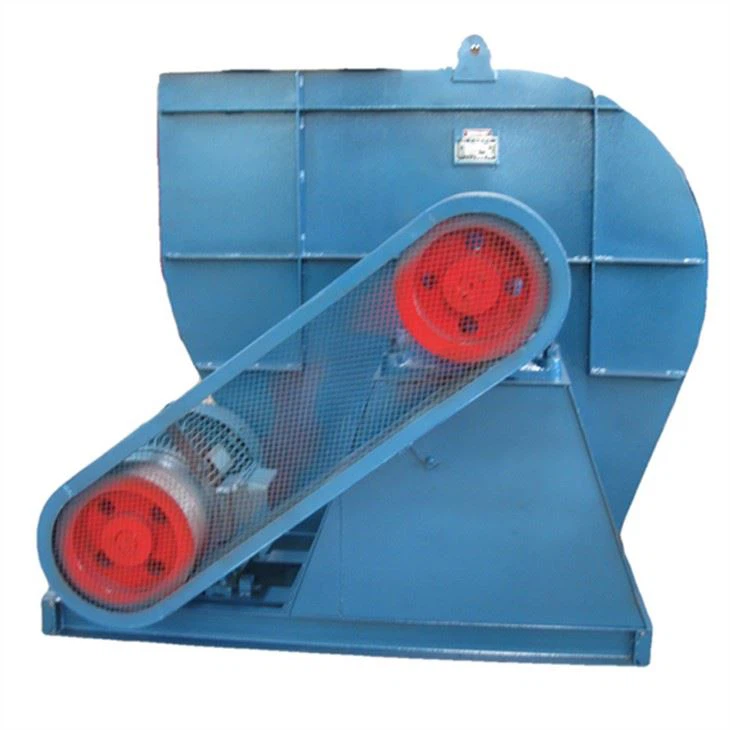

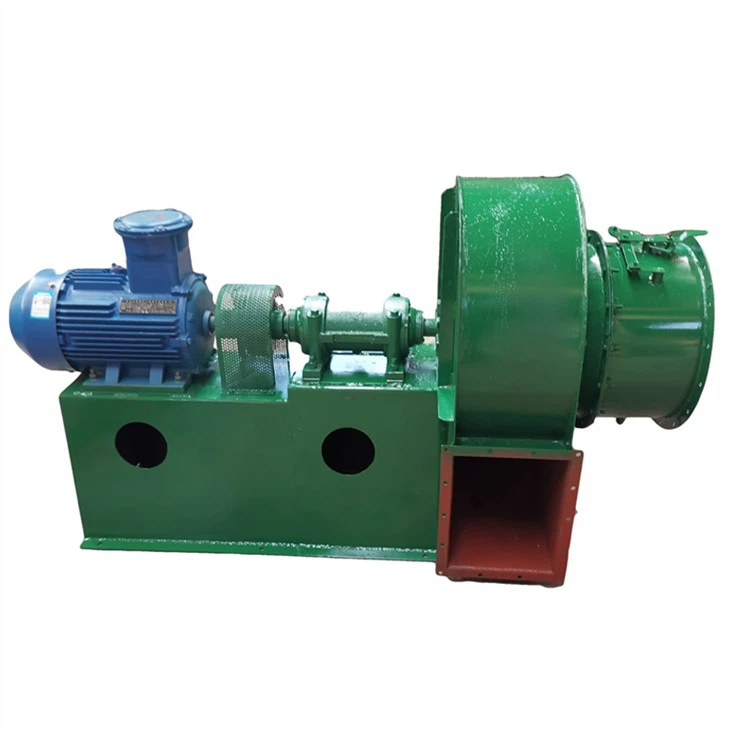

बॉयलर केन्द्रापसारक निकास और प्रेरित मसौदा प्रशंसक में अच्छे वायुगतिकीय प्रदर्शन, स्थिर संचालन, छोटे कंपन, उच्च दक्षता और लंबे जीवन की विशेषताएं हैं। व्यापक रूप से औद्योगिक और खनन उद्यमों, बड़ी इमारतों, होटलों और रेस्तरां और अन्य इनडोर वेंटिलेशन में उपयोग किया जाता है।

गतिज ऊर्जा को संभावित ऊर्जा में परिवर्तित करने के सिद्धांत के अनुसार, हाउडेन अक्षीय प्रशंसक गैस को गति देने के लिए एक उच्च गति वाले घूर्णन प्ररित करनेवाला का उपयोग करता है, और फिर गतिज ऊर्जा को संभावित ऊर्जा (दबाव) में परिवर्तित करने के लिए प्रवाह दिशा को कम करता है और बदलता है। एकल-चरण केन्द्रापसारक पंखे में, गैस प्ररित करनेवाला में अक्षीय रूप से प्रवेश करती है, प्ररित करनेवाला के माध्यम से प्रवाहित होने पर रेडियल में बदल जाती है, और फिर विसारक में प्रवेश करती है। विसारक में, गैस प्रवाह की दिशा बदलती है और गैस प्रवाह को धीमा करने के लिए पाइप क्रॉस-आंशिक क्षेत्र बढ़ जाता है, जो गतिज ऊर्जा को दबाव ऊर्जा में परिवर्तित करता है। दबाव में वृद्धि मुख्य रूप से प्ररित करनेवाला में और दूसरी बार विस्तार प्रक्रिया में होती है। मल्टीस्टेज केन्द्रापसारक प्रशंसकों में, उच्च दबाव उत्पन्न करने के लिए अगले प्ररित करनेवाला में वायु प्रवाह को निर्देशित करने के लिए एक भाटा का उपयोग किया जाता है
